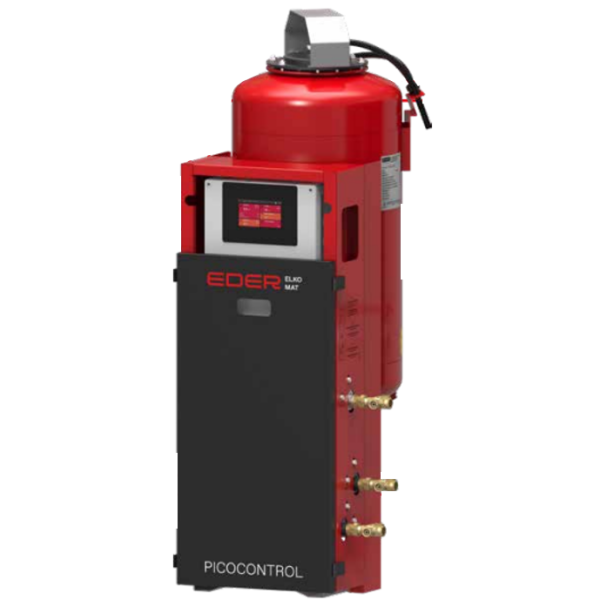

Picocontrol kompakt Solo PCK-S

Artikelnummer: 51300-000
Kategorie: Picocontrol kompakt
Hersteller:

Preise nach Anmeldung sichtbar

Diesen Artikel gibt es in verschiedenen Ausführungen und Preisen. Sehen Sie weiter unten, die einzelnen Varianten.

Warenkorbmatrix

Picocontrol kompakt Solo PCK-S 45-4.0

ST:

Preise nach Anmeldung sichtbar

Picocontrol kompakt Solo PCK-S 75-4.0

ST:

Preise nach Anmeldung sichtbar

Picocontrol kompakt Solo PCK-S 125-4.0

ST:

Preise nach Anmeldung sichtbar

Picocontrol kompakt Solo PCK-S 200-4.0

ST:

Preise nach Anmeldung sichtbar

Picocontrol kompakt Solo PCK-S 300-4.0

ST:

Preise nach Anmeldung sichtbar

Picocontrol kompakt Solo PCK-S 500-4.0

ST:

Preise nach Anmeldung sichtbar

Inbetriebnahme eder picocontrol kompakt

ST:

Preise nach Anmeldung sichtbar

Beschreibung
Datenblatt (2)

- nutzbarer oberer Arbeitsdruck 1.0-4.0 bar
- Picocontrol Kompakt Solo PCK-S, zur verlustfreien Aufnahme des Ausdehnungsvolumens und zur Druckkonstanthaltung in geschlossenen Heizungs-, Klima- und Kühlanlagen. Gefertigt nach den Baurichtlinien der EN12828 und der SWKI 93-1. Formschöne, abgeschlossene Einheit in selbsttragender, schalldämmender Konstruktion mit angebautem, drucklosem Expansionsgefäß (max. 0.5bar), ausgeführt als lackierter Stahlbehälter (100% des Volumens nutzbar, Volumenerweiterung durch Zusatzgefäße ab Werk nicht vorbereitet). Hochwertige, beidseitig geflanschte, austauschbare Behältermembrane zur optimalen Trennung von Anlagenmedium und Atmosphäre. Behälterniveaumessung mit zwei Drucktransmittern an den Behälterflanschen. Sicherheitsventil 0.5bar zur Behälterabsicherung. Steuereinheit als Kompakt-Hydraulik mit einer geräuscharmen Druckhaltepumpe (1x100%) in Ausführung als Kreiselpumpe mit hochwertigster Gleitring- Wellenabdichtung, einem druckproportional stetig regelnden, mechanisch eingestellten Überströmventil (1x100% des Ausdehnungsvolumenstromes). Präzisions- Systemdruckmessung. Hydraulische Anschlüsse zur bauseitigen Einbindung ab Werk rechts und mit notwendigen Absperrungen und Trennmöglichkeit vom System ausgeführt . Temperaturüberwachung des in den Behälter eintretenden Anlagenmediums. Vorbereiteter Anschlusspunkt zum einfachen Einbau des Nachspeisemoduls zur mengenkontrollierten, litergenauen Nachspeisung, auch jederzeit zur Nachrüstung vorgesehen. Mit dem Nachspeisemodul kombinierbare Wasserbehandlung für normgerechtes Ergänzungswasser. Elektronische Steuerung in Mikroprozessor-Ausführung zur Steuerung sämtlicher Abläufe, ergonomisch angeordnetes Bedienfeld mit 4-zeiligem, beleuchtetem Klartextdisplay und durchdachtem Bedienkonzept in vielen Landessprachen. Abgeschlossene kompakte Mess- und Schalteinheit in geschlossener Schaltschrank- Ausführung samt Verbindungskabeln. Bereits in der Grundausstattung zwei potentialfreie Meldekontakte (Störung, Warnung). Fernüberwachung des Gerätes außerdem mittels multicontrol SMS-Modul, multicontrol Busmodul oder multicontrol Webmodul möglich (auch zur Nachrüstung vorbereitet). Serienmäßig integrierte, automatische ökonomische Tiefdruck-Entgasungsfunktion basierend auf dem Prinzip der Druckentspannung. Zusätzlich externe Temperaturüberwachung durch optionalen Temperaturfühler am Punkt der Einbindung in die Anlage vorgesehen.
Technische Daten:
PICOCONTROL KOMPAKT SOLO PCK-S...-4.0
- Nenninhalt-  Grössen:                45...500 Liter
- nutzbarer oberer Arbeitsdruck 1.0-4.0 bar
- max. Absicherungstemperatur der Anlage: 110°C, (mit Vorschaltgefäß)
- max. Temperatur am A nschlusspunkt: 70°C
- max. Betriebsdruck (PN): 6 bar
- Spannung:        1 x 230 V / 50 Hz
- max. Leistung: 0,22 kW
- Absicherung:    10 A
